Installation et Connexion de l'Autoscan

1. Installation :

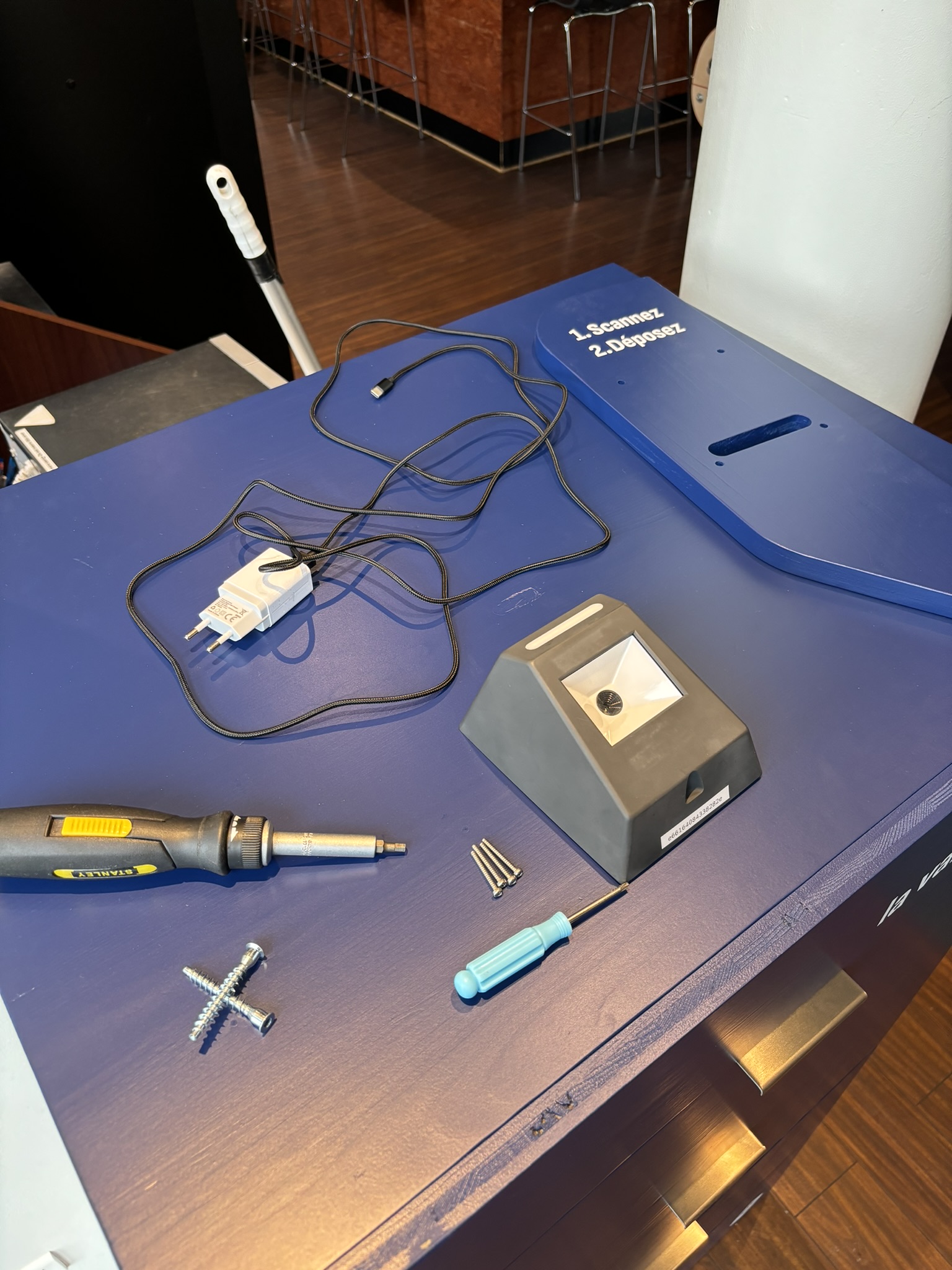

Pré-requis :

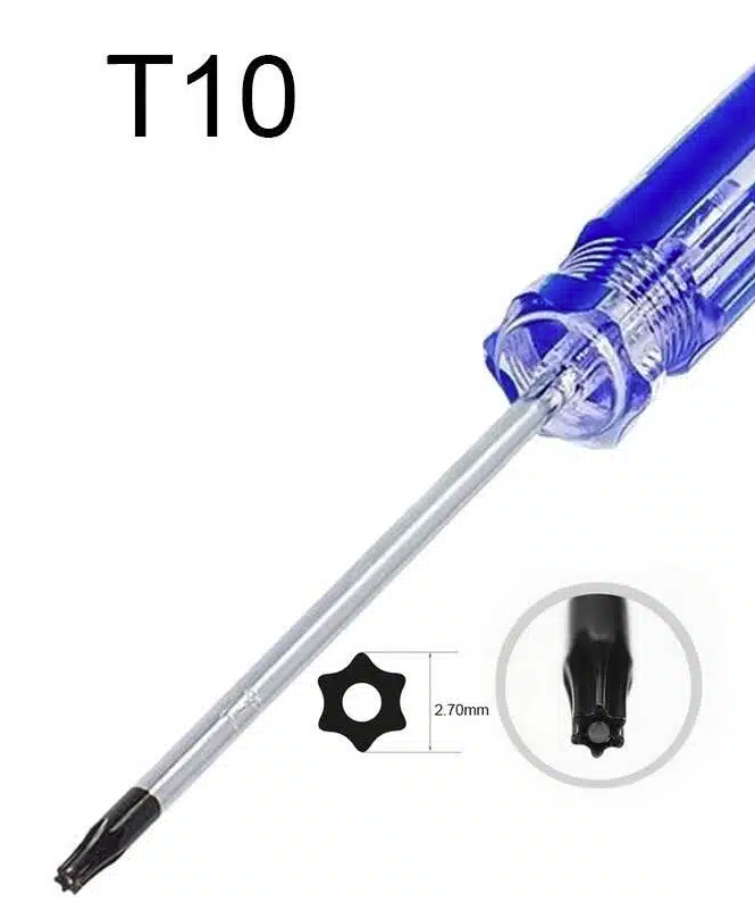

• Tournevis torX t10
• Autoscan

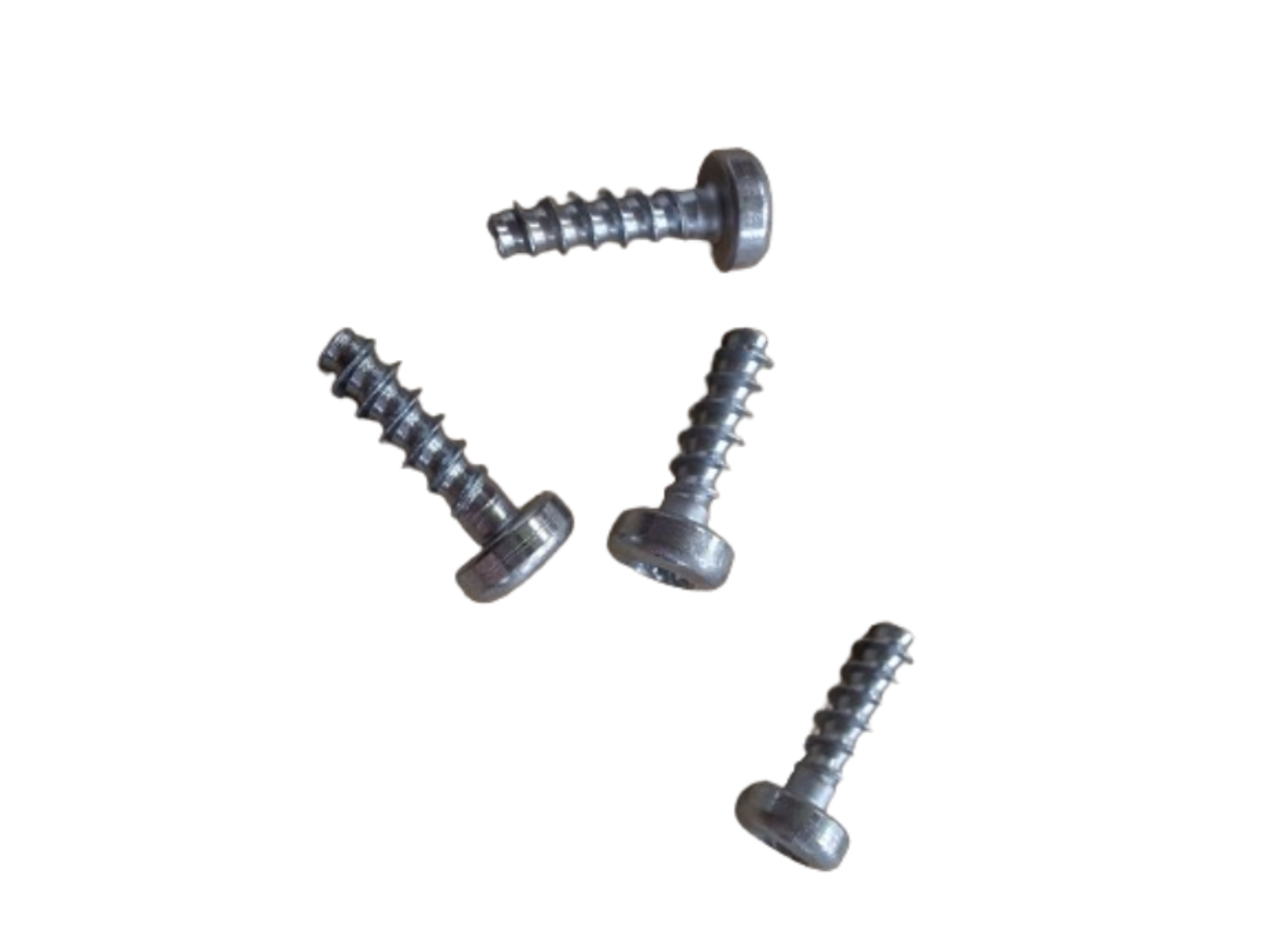

• Vis + rondelle autoscan x4

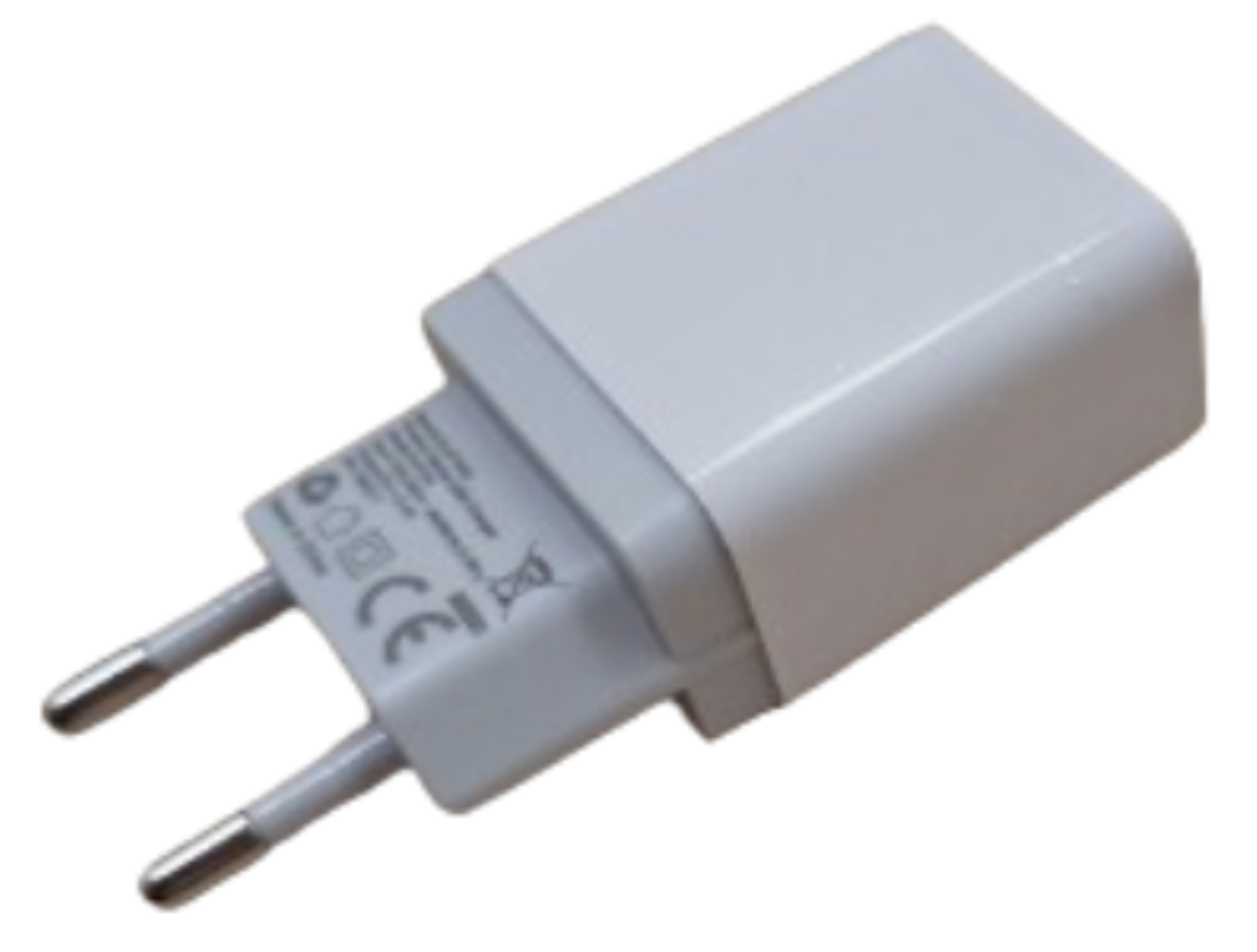

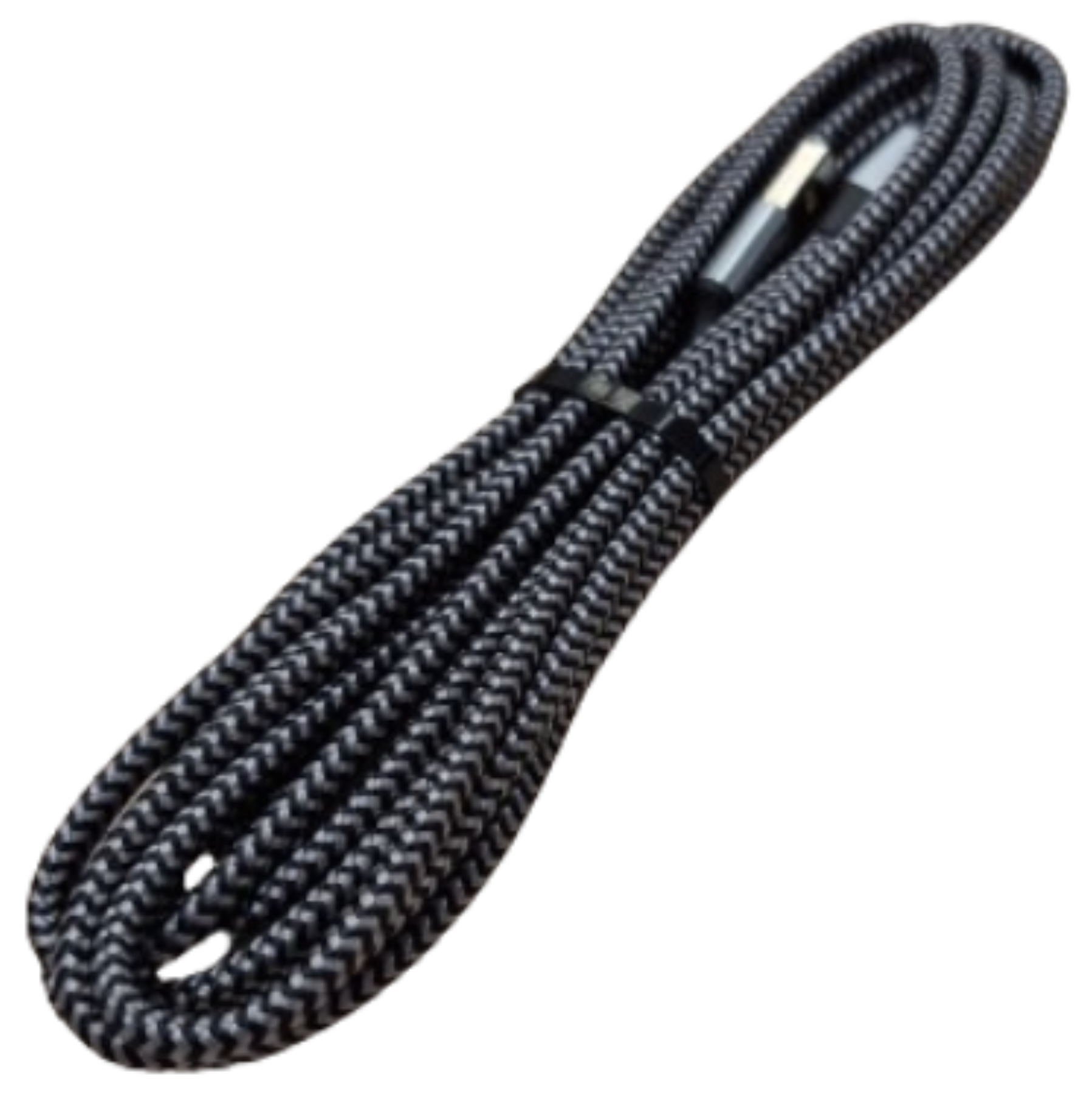

• Cable + bloc d'alimentation (USB-C + adaptateur secteur fourni)

En option (si votre collecteur est équipé) :

• "Oreille" en bois servant à maintenir l'autoscan sur le côté du collecteur
• Vis oreille x2
• Tournevis ou clé hexagonale

Étapes :

1/ Avec un tournevis torX t10 marquer les filetages de l’autoscan v2

• • Le vissage sur collecteur sera plus simple ensuite
  • Attention à ne pas forcer sur filetage de l’autoscan v2, il y a un risque de fissure / casse du plastique

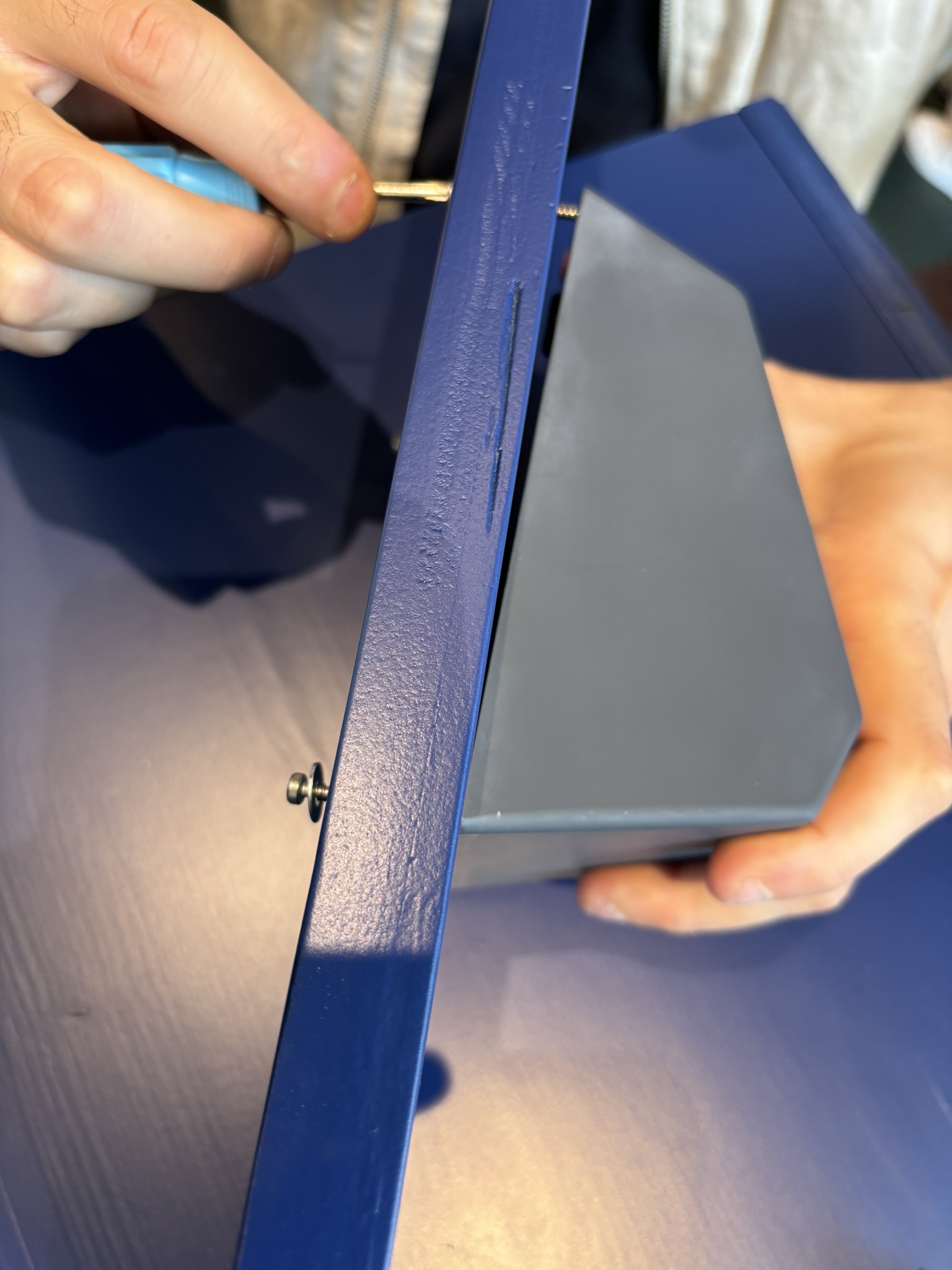

2/ Visser l’Autoscan avec la visserie et les rondelles fournies

• • Utiliser un tournevis torX t10
  • Attention à ne pas forcer sur filetage de l’autoscan v2, il y a un risque de fissure / casse du plastique. Les rondelles servent à prévenir tout risque de fissure / casse

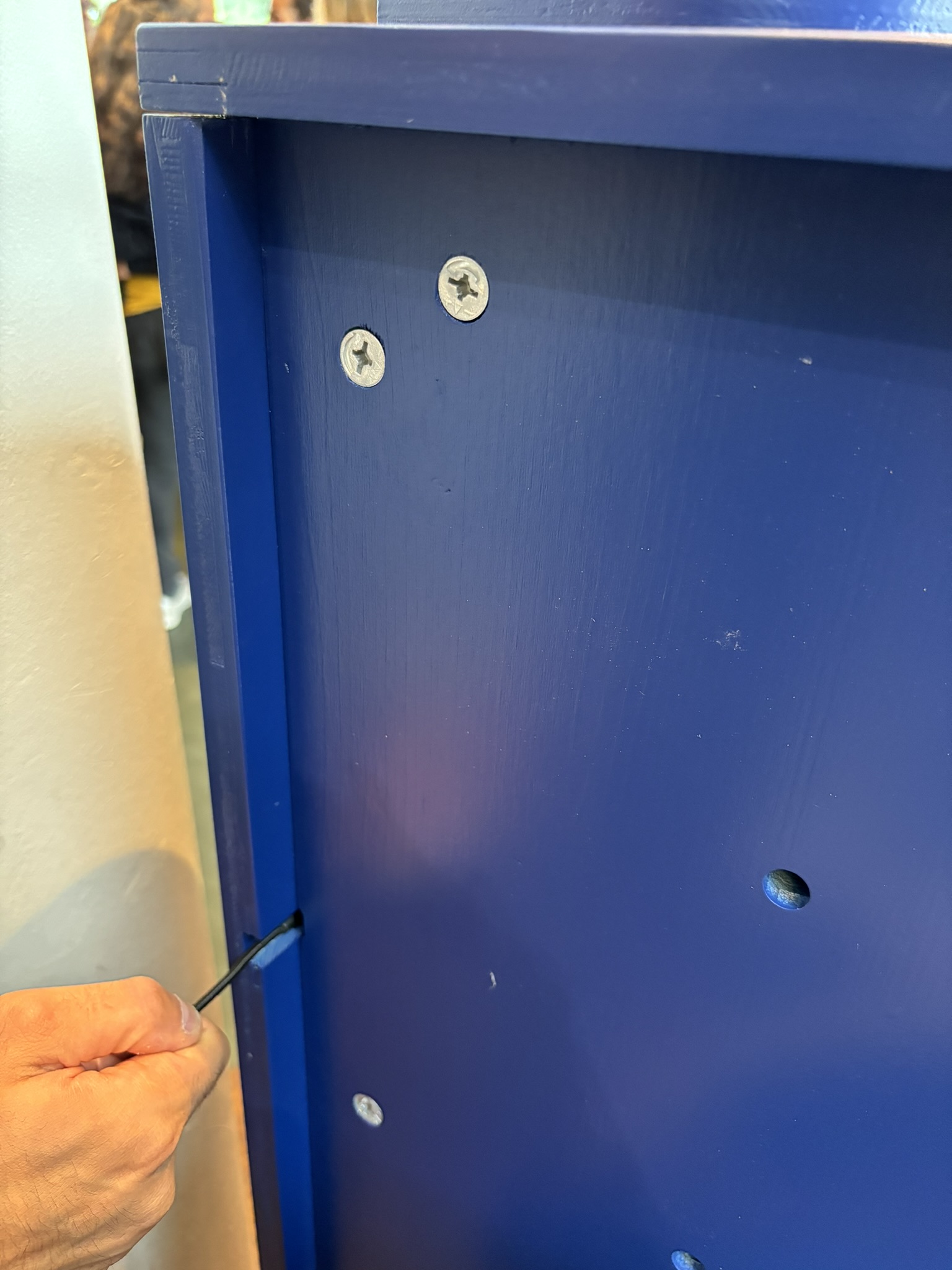

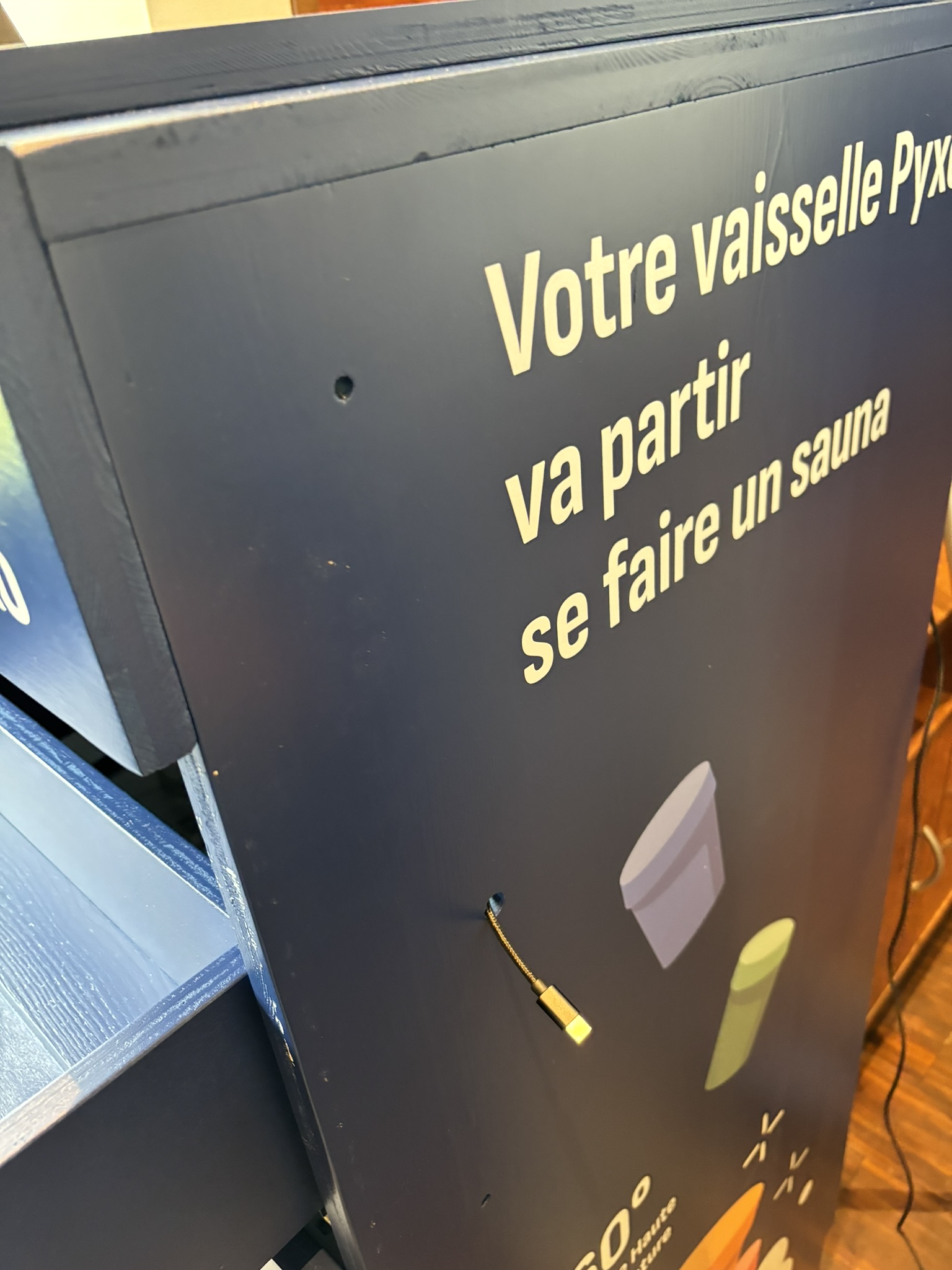

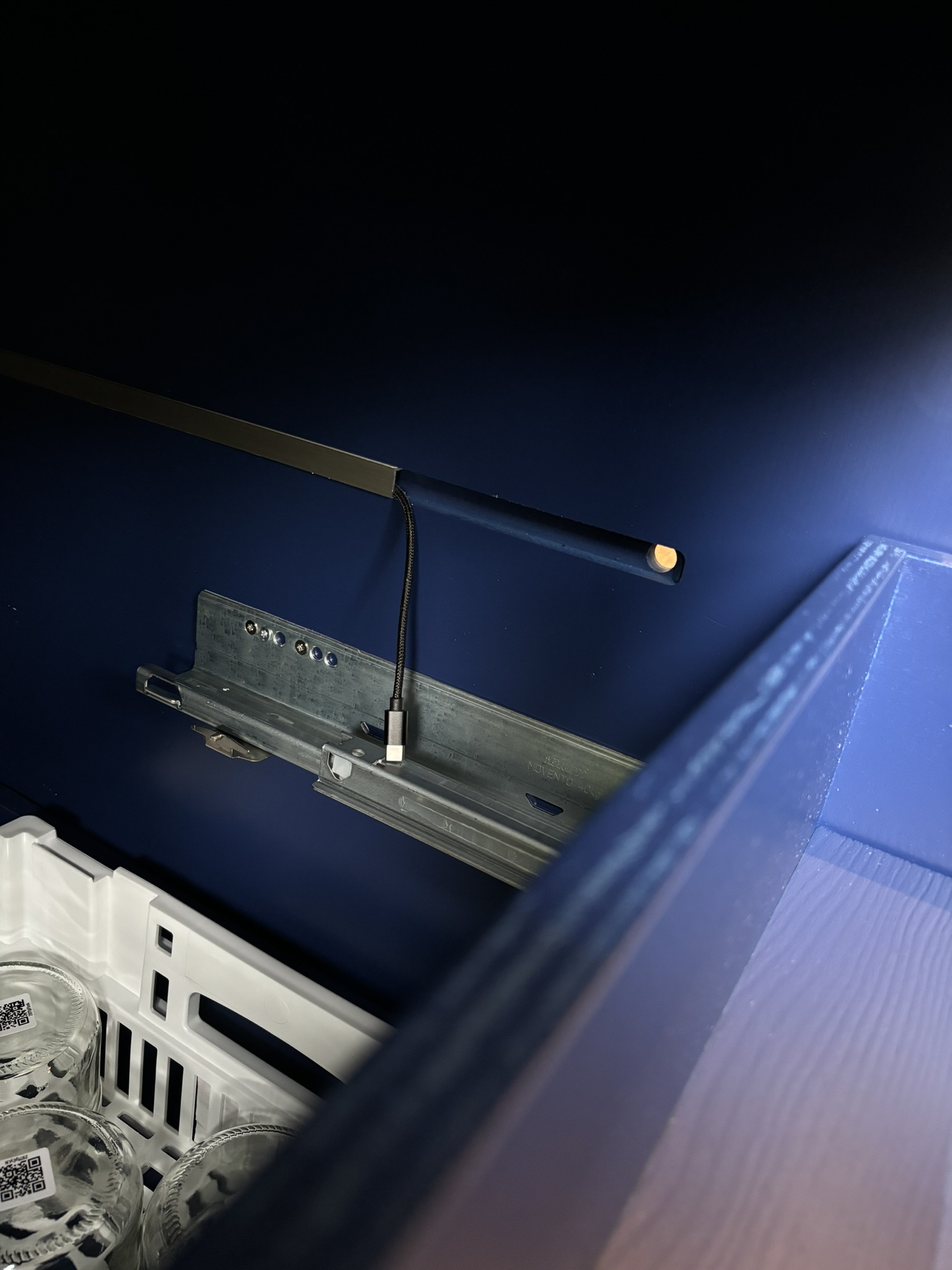

3/ Faire passer l'alimentation électrique de l'autoscan (cable USB-C) dans la goulotte intérieur (du côté où l'oreille sera fixée) en partant de la face arrière, en la faisant ressortir par le côté

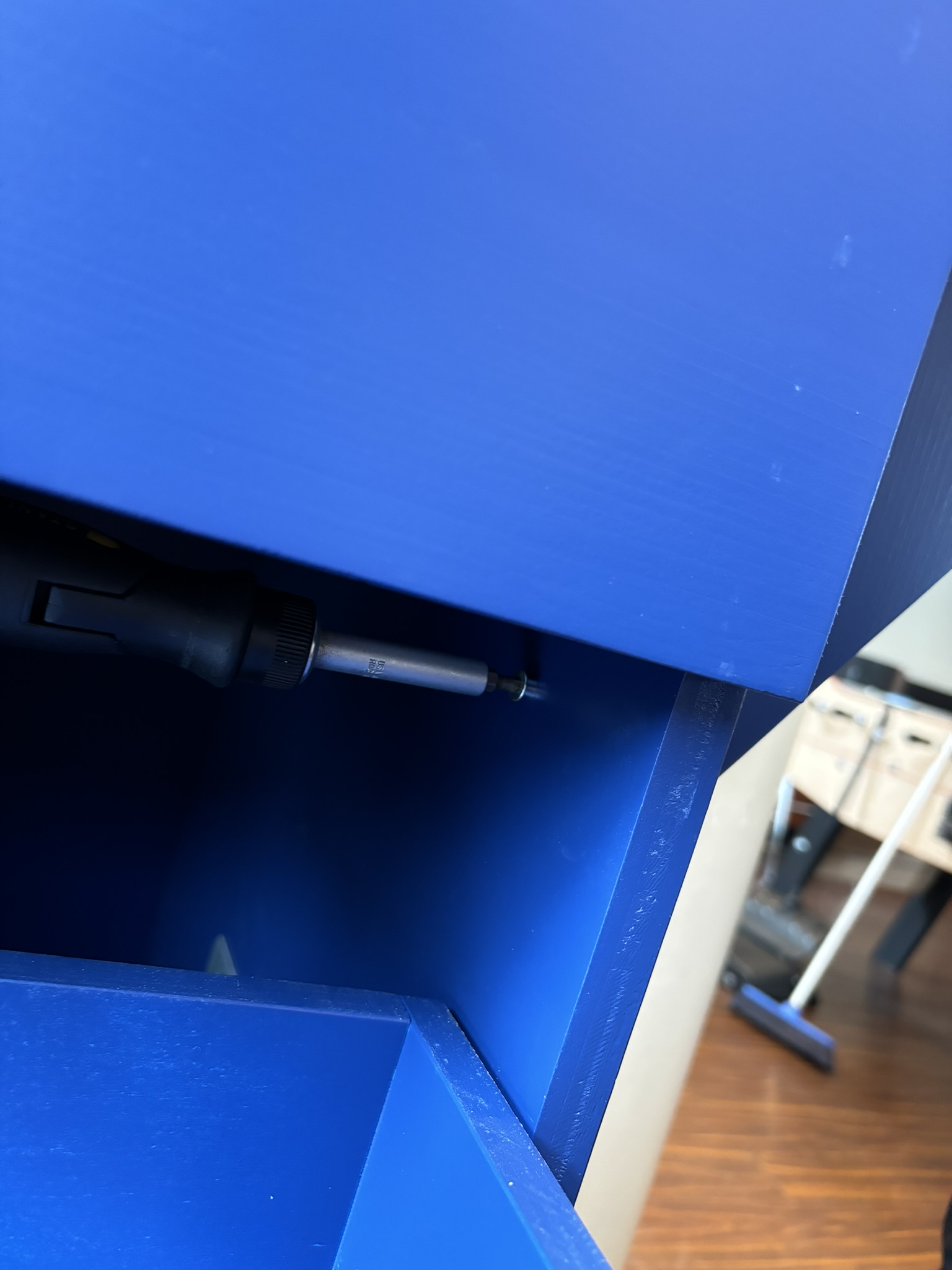

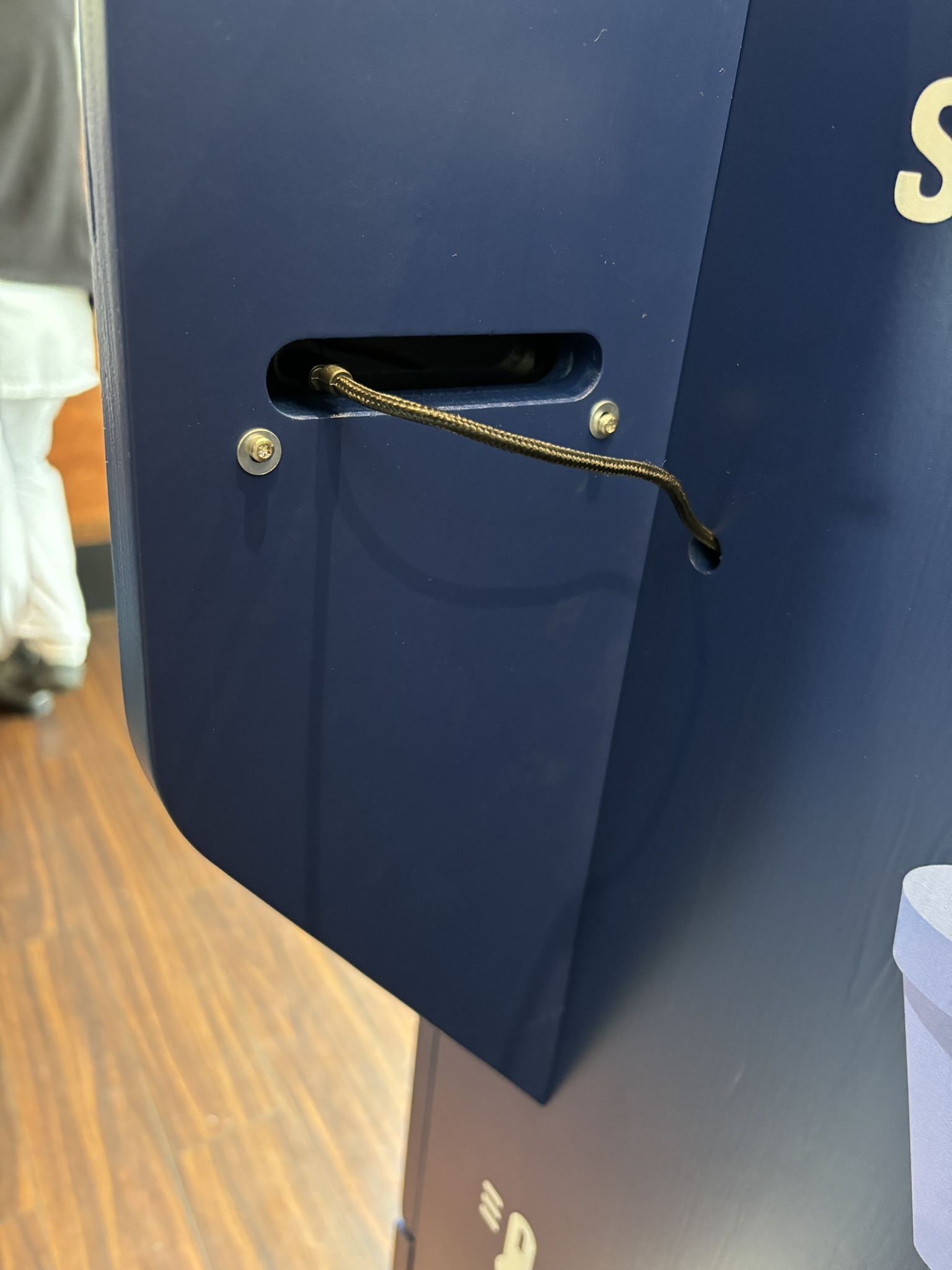

4/ Fixer l'oreille sur le côté du collecteur (EN FONCTION DU MODELE DE COLLECTEUR) en vissant par l'intérieur

• • Utiliser les 2 vis et une clé (ou tournevis) hexagonale
  •  Ne pas forcer afin de ne pas endommager le bois

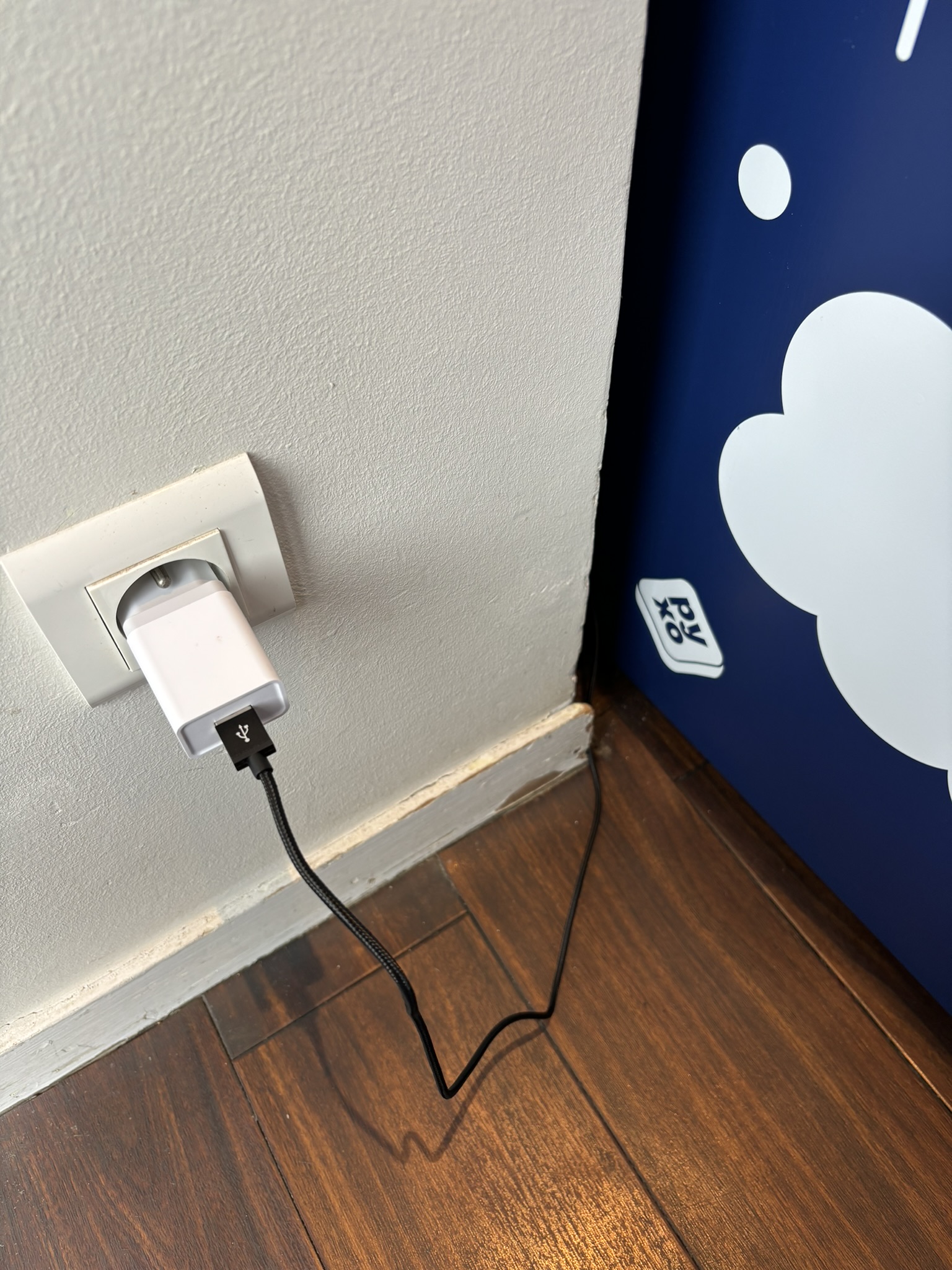

5/ Brancher l’Autoscan à son cable d’alimentation et relier le cable à une prise électrique

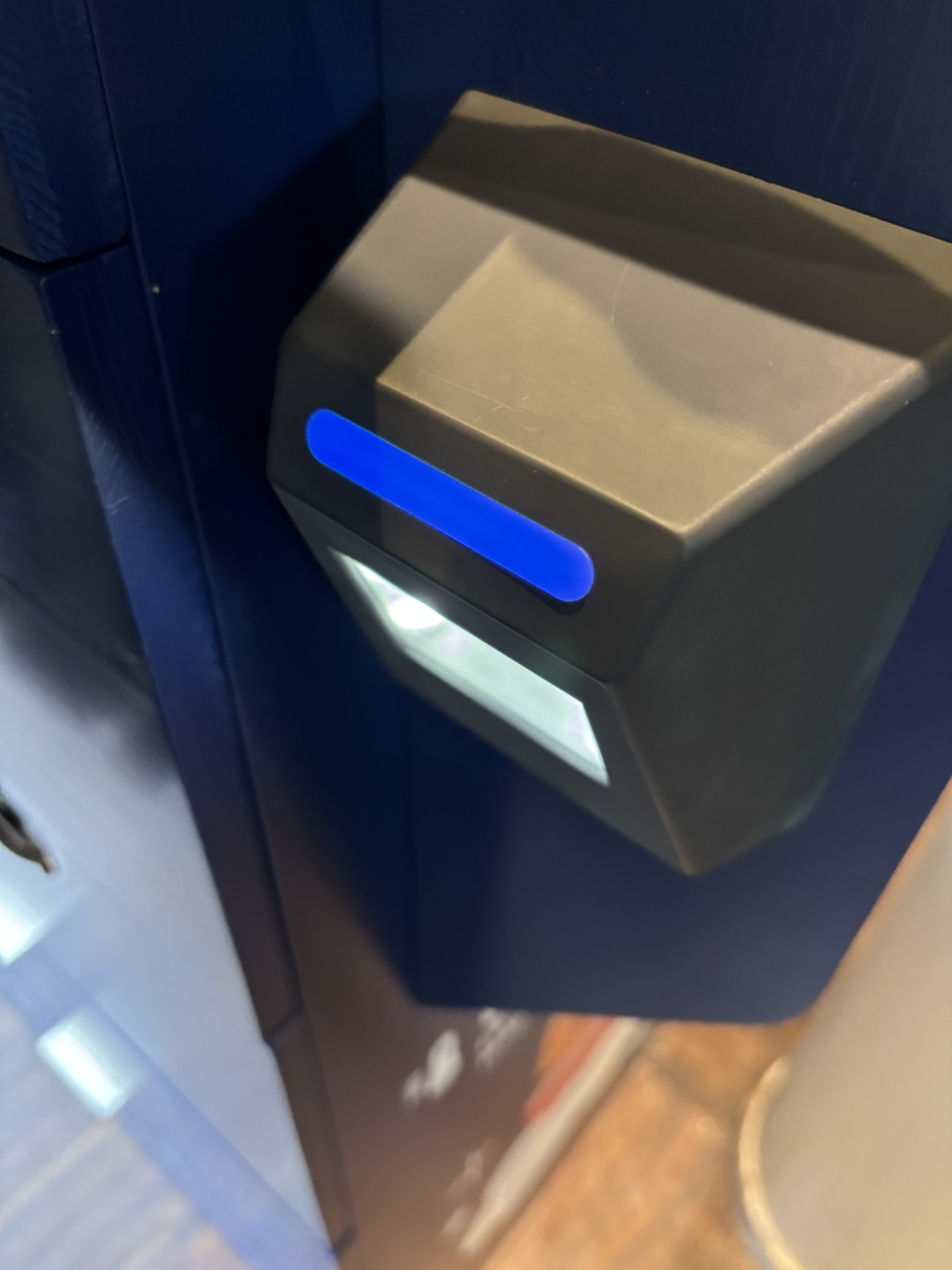

6/ L'autoscan doit clignoter bleu jusqu'à trouver du réseau (se référer à la partie 2. Connexion ci dessous pour plus d'informations)

2. Connexion :

Pré-requis :

• Disposer d’un Autoscan hors tension

Étapes :

1. Branchez l’Autoscan à son alimentation électrique. Vérifiez que le câble est bien branché à une prise et à l’Autoscan.
   • Attendez 3 secondes que l’Autoscan démarre.
   • Vérifiez que les lumières (blanches) du lecteur de présentation s’allument à la détection d’un mouvement (passez la main devant le lecteur).
   • L’Autoscan va chercher à se connecter au réseau.
     • Une lumière bleue clignote lentement (~1 pulsation par seconde) : connexion en cours.
     • Si la lumière bleue clignote plus vite (~2 pulsations par seconde) : connexion réseau établie et l’Autoscan cherche à se connecter au serveur.
2. Au bout de 4 minutes maximum, la LED de statut s’éteint, signifiant que l’Autoscan est correctement connecté.
   • Les LED de statut sont désormais éteintes
